Ouyue Electric đã cho ra mắt vỏ hộp phân phối kim loại tách biệt hai lớp: với các vùng dòng điện mạnh và yếu riêng biệt và các đinh tán được lắp sẵn giúp rút ngắn thời gian lắp ráp cho các bộ hoàn chỉnh

I. Chụp ảnh thực tế sản xuất hàng loạt: Các tủ tiêu chuẩn được xếp thành hàng và ra khỏi dây chuyền sản xuất, thể hiện khả năng phân phối hàng loạt một cách trực quan

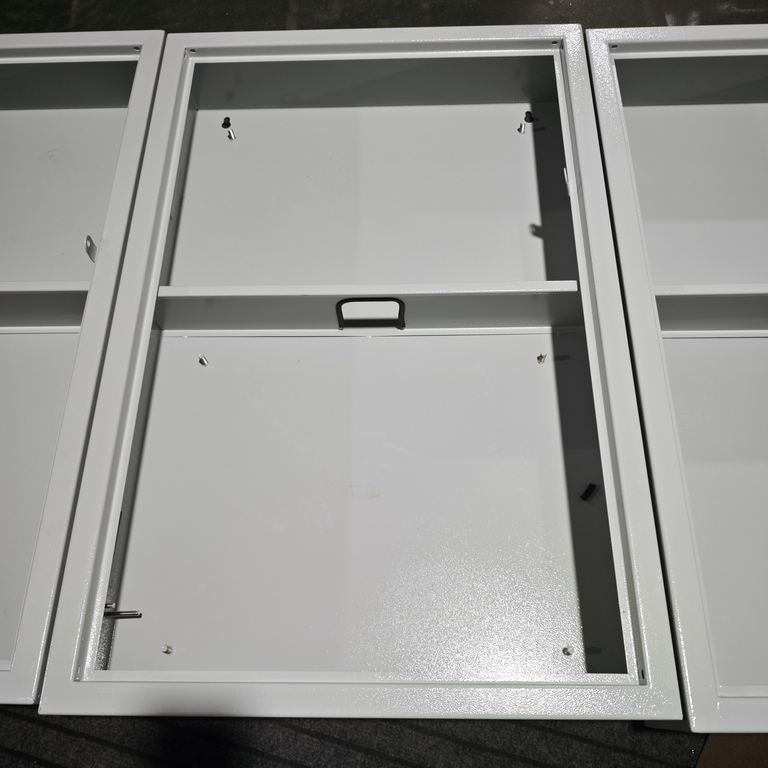

Bức ảnh thực tế đầu tiên ghi lại cảnh hàng loạt vỏ hộp phân phối kim loại tách biệt 2 lớp đặt cạnh nhau tại khu vực lắp ráp của xưởng. Thân tủ chưa lắp panel cửa nhưng các chi tiết gia công kim loại tấm của thân hộp được bộc lộ đầy đủ - các cạnh và góc khung đều đặn, các đường gờ uốn cong gọn gàng, các mối hàn mịn không có gờ.

Thân chính của tủ được làm bằng thép tấm cán nguội chất lượng cao, được hình thành bằng cách cắt laser và uốn CNC nguyên khối. Khung hộp được làm dày và gia cố chắc chắn, có khả năng chịu tải và chống va đập mạnh. Bề mặt đã trải qua quá trình photphat hóa để loại bỏ rỉ sét và xử lý sơn tĩnh điện epoxy ở nhiệt độ cao. Lớp sơn phủ có màu trắng ngà mờ, bề mặt sơn đồng đều và mịn màng.

 Nó có tính năng chống gỉ, chống ăn mòn, chống trầy xước và không dễ bị ố vàng nên thích hợp sử dụng lâu dài trong môi trường khô ráo trong nhà. Bề ngoài sơn tĩnh điện màu trắng đơn giản, hiện đại và rất phối hợp với môi trường trang trí nội thất của các nhà máy, tòa nhà phòng phân phối, phòng thí nghiệm, v.v.

Liên kết quy trình	Phương pháp xử lý	Chức năng
Vật liệu cơ bản	Thép tấm cán nguội chất lượng cao, được tạo hình bằng phương pháp uốn CNC nguyên khối	Độ bền cao, không dễ bị biến dạng, khung được làm dày và gia cố
hàn	Hàn điểm chính xác, đường hàn được mài mịn	Nền tảng niêm phong tốt, không có gờ hoặc cạnh sắc
Tiền xử lý	Phốt phát để loại bỏ rỉ sét	Tăng cường độ bám dính của sơn tĩnh điện và cung cấp lớp nền chống gỉ
Lớp phủ	Sơn tĩnh điện epoxy nhiệt độ cao, màu trắng ngà mờ	Chống gỉ, chống ăn mòn, chống trầy xước và không dễ bị ố vàng

II. Giải thích chi tiết về cấu trúc bên trong: Vách ngăn tích hợp + đinh tán được lắp sẵn, đơn giản hóa việc lắp ráp hoàn chỉnh từ tấm kim loại

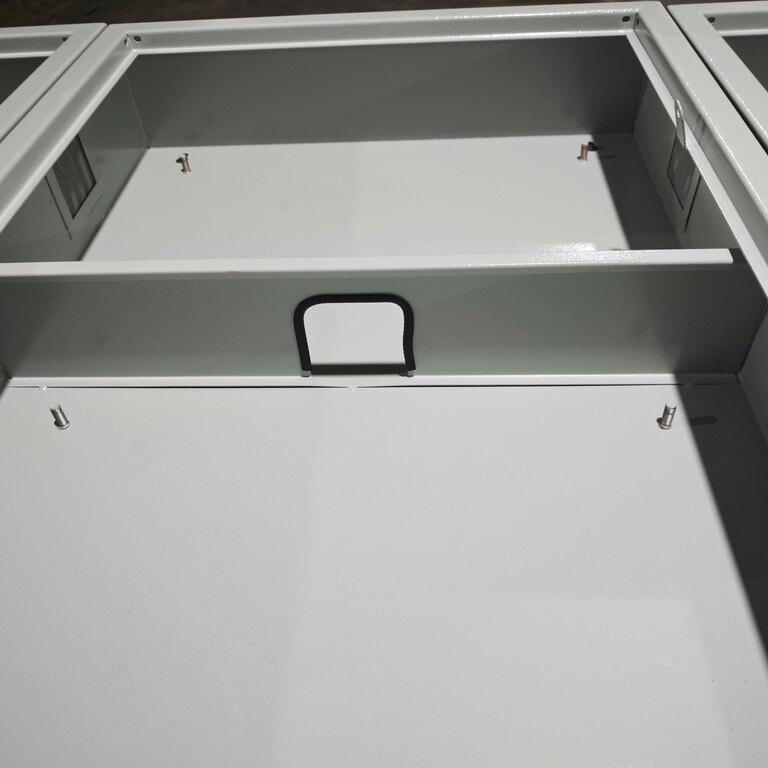

Bức ảnh thật thứ hai mở ra cấu trúc bên trong của tủ, thể hiện rõ thiết kế cốt lõi của sản phẩm này - vách ngăn hai lớp và hệ thống đinh tán được lắp sẵn.

Tích hợp bảng phân vùng kim loại: Điện mạnh yếu được phân tách rõ ràng, đi dây gọn gàng

Một tấm vách ngăn kim loại tích hợp được lắp đặt theo chiều ngang bên trong hộp, chia khoang bên trong thành hai ngăn lắp đặt độc lập ở trên và dưới. Vách ngăn được hàn và cố định vào khung hộp, có độ bền cao, khả năng chống uốn cong và khả năng đỡ các linh kiện điện nặng hơn. Giá trị cốt lõi của cấu trúc này nằm ở việc đạt được sự tách biệt giữa điện mạnh và yếu hoặc sự sắp xếp theo cấp bậc của các thành phần:

Ngăn trên:Nó có thể được sử dụng để cài đặt các bộ phận điều khiển và tín hiệu như dụng cụ, đèn báo, mô-đun PLC, khối thiết bị đầu cuối, v.v.

Ngăn dưới:Nó được sử dụng để bố trí các thành phần nguồn điện mạch chính như cầu dao, công tắc tơ, rơle nhiệt và thanh cái đồng.

Các ngăn trên và dưới được cách ly vật lý để tránh nhiễu điện từ do dòng điện lớn tạo ra trong mạch chính ảnh hưởng đến độ chính xác tín hiệu của mạch điều khiển. Đồng thời, sự giao thoa chéo của các đường dây được giảm đáng kể và các đường phân biệt rõ ràng trong nháy mắt trong quá trình bảo trì.

Đường dẫn dây: ngăn trên và ngăn dưới thông nhau, không dùng cuộn dây bên

Một đoạn dây dài hình dải được mở ở giữa vách ngăn. Dây dẫn giữa ngăn trên và ngăn dưới có thể được nối trực tiếp qua lối đi này mà không cần phải đi vòng quanh thành hộp để nối dây. Thiết kế chi tiết này giúp cho đường đi dây ngắn nhất và đều đặn nhất. Các khay cáp có thể được căn chỉnh trực tiếp với các thanh ngang cáp để lắp đặt, đồng thời nâng cao hiệu quả lắp ráp và tính thẩm mỹ.

Các đinh tán cố định bằng thép không gỉ được lắp sẵn ở bốn góc: loại bỏ nhu cầu khoan và khai thác tại chỗ

Các đinh tán bu-lông cố định bằng thép không gỉ được hàn sẵn ở bốn góc của cả phần trên và phần dưới của tủ, một đặc điểm thiết kế quan trọng giúp giảm đáng kể thời gian lắp ráp tổng thể. Trong lắp đặt tủ truyền thống, việc lắp đặt các bộ phận điện đòi hỏi phải đo, định vị, khoan và khai thác tại chỗ—các quy trình này không chỉ tốn thời gian mà còn có nguy cơ tạo ra các lỗ lệch dẫn đến việc lắp đặt không an toàn. Với các đinh tán được lắp đặt sẵn, quá trình này được chuyển sang giai đoạn chế tạo kim loại tấm. Khi nhận được tủ, người lắp ráp có thể cố định trực tiếp các dụng cụ, ray cầu dao, tấm ốp lưng, khối thiết bị đầu cuối và các bộ phận khác bằng cách sử dụng bu lông trên các đinh tán được khoan trước, loại bỏ nhu cầu gia công tại chỗ.

Lấy hộp phân phối có 10 mạch làm ví dụ, thiết kế bu-lông lắp sẵn có thể tiết kiệm khoảng 30 đến 40 phút thời gian lắp ráp. Trong các đơn đặt hàng kỹ thuật quy mô lớn, mức tiết kiệm tích lũy về chi phí nhân công và thời gian là rất đáng kể.

III. Thân cửa và lắp đặt: Bộ hoàn chỉnh, phù hợp với nhiều tình huống ứng dụng khác nhau

Phía bên trái của hộp được dành riêng cho việc lắp đặt bản lề cửa và nó được ghép với một cửa hộp màu trắng có cùng thông số kỹ thuật. Trong hình có thể thấy các tấm cửa cùng lô được đặt ở một bên, chờ lắp ráp. Thân cửa có thể trang bị ổ khóa và Windows quan sát theo yêu cầu của khách hàng. Sau khi đóng, nó có thể đạt được khả năng bảo vệ chống bụi và ngăn những người không chuyên nghiệp mắc lỗi.

Phương pháp lắp đặt áp dụng loại gắn trên tường. Mặt sau của hộp được dành riêng với các lỗ treo, có thể cố định trực tiếp lên tường mà không cần thêm giá đỡ. Đối với các tình huống yêu cầu lắp đặt trên mặt đất, giá đỡ cơ sở cũng có thể được trang bị tùy chọn.

IV. Kịch bản ứng dụng điển hình

Cấu trúc kim loại tấm được tiêu chuẩn hóa của vỏ hộp phân phối kim loại tách biệt hai lớp và hệ thống đinh tán được lắp sẵn linh hoạt giúp nó phù hợp với nhiều tình huống điều khiển và phân phối điện trong nhà

Phân phối điện tòa nhà: Các hộp phân phối sàn, hộp điều khiển chiếu sáng, công tắc chính và công tắc nhánh lần lượt được bố trí ở ngăn trên và ngăn dưới.

Kiểm soát công nghiệp:Tủ điều khiển PLC, hộp điều khiển điện phù hợp với thiết bị. Bộ điều khiển và thiết bị đầu cuối được lắp đặt ở ngăn trên và các bộ phận truyền động được bố trí ở ngăn dưới.

Phòng thí nghiệm và xưởng sạch:Bề ngoài được sơn tĩnh điện màu trắng hài hòa với môi trường trong nhà, đáp ứng yêu cầu chống bụi và thẩm mỹ cho những không gian sạch sẽ.

Mua sắm kỹ thuật hàng loạt:Cấu trúc tiêu chuẩn hóa hỗ trợ sản xuất quy mô lớn và giao hàng nhanh chóng, phù hợp cho việc kết nối tập trung các dự án xây dựng quy mô lớn.

V. Từ tấm kim loại đến bộ hoàn chỉnh: Đơn giản hóa quy trình lắp ráp của bạn với vỏ được tiêu chuẩn hóa

Ouyue Electric cam kết cung cấp cho khách hàng các giải pháp vỏ điện tiêu chuẩn và hiệu quả hơn tạitrình độ sản xuất kim loại tấm. Vỏ kim loại hai ngăn có tính năng phân vùng tích hợp, đinh tán lắp đặt sẵn và khung tiêu chuẩn, cung cấp cho các nhà chế tạo bảng điều khiển và nhà thầu kỹ thuật các sản phẩm vỏ bọc kết hợp độ bền kết cấu dễ lắp ráp.

Sau khi bản vẽ sản phẩm được xác nhận, chỉ mất 7 ngày để hoàn thành sản phẩm hoàn chỉnh.Cho dù bạn cần thông số kỹ thuật tiêu chuẩn hay thiết kế tùy chỉnh dựa trên bản vẽ của mình,vui lòng gửi cho chúng tôi yêu cầu kỹ thuật của bạn,và chúng tôi sẽ nhanh chóng cung cấp các đề xuất giải pháp và lập kế hoạch sản xuất mẫu.
