Hộp phân phối bằng thép không gỉ có mui che mưa và thông gió chống côn trùng

Ouyue Electric đã cho ra mắt hộp phân phối bằng thép không gỉ ngoài trời mới dành cho các thị trường ẩm ướt và có lượng mưa lớn với áp lực côn trùng nặng. Vỏ có nắp che mưa xuyên qua bảng trên cùng, các lỗ thông gió ở bảng bên trái và bên phải với màn chắn côn trùng được lắp phía sau mỗi lỗ mở, giá đỡ bên trong tủ dành cho các bộ phận do người mua cung cấp và các lỗ vào cáp ở bảng dưới cùng.

Ba vấn đề chồng chất lên tủ điện ngoài trời ở vùng nhiệt đới và ven biển. Mưa gió mùa đi qua các khe cửa, côn trùng xâm nhập qua các lỗ thoát nhiệt và làm tổ bên trong, đồng thời các bộ phận điện liên tục tạo ra nhiệt mà không có đường thoát ra ngoài.

Một chiếc tủ kín hoàn toàn sẽ ngăn mưa và giữ nhiệt bên trong. Một chiếc tủ có lỗ thông hơi mở sẽ giải phóng nhiệt và tạo điều kiện cho côn trùng và mưa rơi vào bên trong. Hộp phân phối bằng thép không gỉ chống mưa ngoài trời mới tách biệt ba nhiệm vụ: nắp che mưa và lỗ vào cáp phía dưới xử lý nước, lưới chắn côn trùng xử lý côn trùng và các lỗ thông hơi bên trái và bên phải tạo đường dẫn nhiệt đối lưu.

Tại sao thị trường ẩm ướt cần hộp phân phối bằng thép không gỉ thông gió

Trên khắp Đông Nam Á và Nam Á, độ ẩm cao kéo dài quanh năm, mùa gió mùa kéo dài và hoạt động của côn trùng diễn ra hầu hết các tháng trong lịch. Các trạm cơ sở viễn thông, nhà máy năng lượng mặt trời và hộp phân phối ngoài trời nằm ở những vị trí không có mái che, trong khi nguồn điện ở chế độ chuyển mạch, mô-đun truyền thông và tải biến tần bên trong tiếp tục tạo ra nhiệt.

Hộp phân phối bằng thép không gỉ có hai nhiệm vụ ở những vùng ẩm ướt: khả năng chống ăn mòn của cấu trúc và quản lý nhiệt của không khí bên trong tủ. Độ ẩm và phun muối đặt ra yêu cầu lớn về độ bền lớp phủ của thép cán nguội trơn, bởi vì một lớp phủ bị thủng sẽ khiến sự ăn mòn lan vào bên trong từ điểm vi phạm.

Các loại thép không gỉ 304 và 316 có khả năng chống ăn mòn ở vật liệu hơn là ở lớp phủ, điều này làm giảm sự phụ thuộc vào tính toàn vẹn của lớp phủ. Các dự án lưu trữ năng lượng mặt trời và năng lượng gắn ngoài trời ngày càng chỉ định thép không gỉ cho thân tủ.

Bên trong thiết kế: Năm thành phần làm gì

Mui che mưa kéo dài qua mặt trước và cả hai tấm bên, hướng lượng mưa thẳng đứng ra khỏi mép cửa và các lỗ thông hơi. Các lỗ thông gió bên trái và bên phải tạo thành một đường đối lưu với lượng khí nạp ở mức thấp và khí thải ở mức cao.

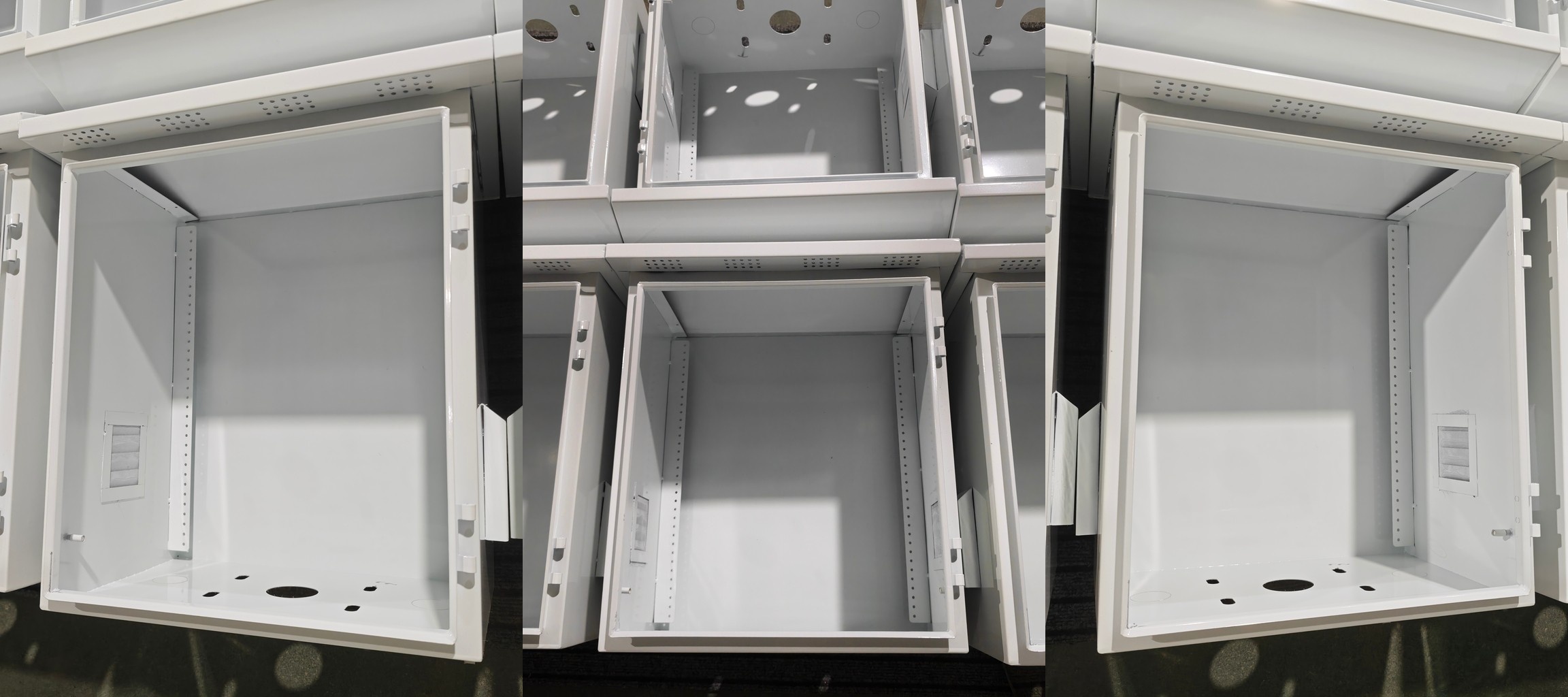

Màn chắn côn trùng nằm phía sau mỗi lỗ thông hơi, có kích thước để chặn côn trùng bay thông thường đồng thời cho phép không khí đi qua. Giá đỡ bên trong giữ chặt cầu dao, bộ điều khiển hoặc mô-đun giao tiếp do người mua cung cấp. Các lỗ vào cáp phía dưới cho phép cáp đi vào và thoát ra từ bên dưới, điều này tránh được kênh bẫy nước do lối vào bên cạnh tạo ra.

Đối với việc lắp đặt nhiều bụi, Ouyue Electric khuyên bạn nên thêm bộ lọc bụi có thể tháo rời bên ngoài mỗi lỗ thông hơi và đặt lịch vệ sinh. Cấu trúc thông gió ưu tiên loại bỏ nhiệt và không phù hợp với các vị trí thường xuyên bị rửa trôi áp suất cao, đồng thời trang sản phẩm nêu rõ môi trường phù hợp và không phù hợp.

Lựa chọn vật liệu: Thép cán nguội, 304 và 316

Chất liệu quyết định độ bền của tủ ngoài trời. Bảng dưới đây so sánh ba thông số kỹ thuật phổ biến về khả năng chống ăn mòn, môi trường phù hợp và chi phí.

Thử nghiệm lựa chọn là tiếp xúc với muối. Các dự án trong đất liền và các vị trí ngoài trời có mái che hoạt động tốt với thép không gỉ 304, trong khi các khu vực ven biển, khu vực phun muối cao, nhà máy hóa chất và các dự án khử muối yêu cầu thép không gỉ 316.

Khoảng cách giá giữa hai loại rất lớn, do đó, việc lựa chọn sai vật liệu trên hộp phân phối thép không gỉ sẽ tạo ra chi phí vượt mức hoặc bị ăn mòn sớm. Việc viết các điều kiện của địa điểm vào cuộc điều tra sẽ loại bỏ việc phỏng đoán.

Trường hợp bao vây phù hợp

Hộp phân phối bằng thép không gỉ chống mưa ngoài trời mới được chế tạo trước tiên xoay quanh việc loại bỏ nhiệt, với khả năng chống mưa và côn trùng có trọng lượng tương đương. Bốn ứng dụng phù hợp với thiết kế.

Phân phối tổ hợp lưu trữ năng lượng và năng lượng mặt trời đứng đầu trong số bốn. Hộp tổ hợp năng lượng mặt trời và thiết bị chuyển đổi lưu trữ năng lượng được lắp ngoài trời, các thiết bị điện bên trong chạy liên tục và việc loại bỏ nhiệt quan trọng hơn việc bịt kín hoàn toàn.

Ở những thị trường ẩm ướt, côn trùng xâm nhập vào tủ có thể làm tắc các thiết bị đầu cuối và gây đoản mạch, điều này khiến màn chắn côn trùng có giá trị nhất trong các ứng dụng tổ hợp năng lượng mặt trời. Ouyue Electric có thể xác nhận số lượng và vị trí lỗ thông hơi so với tải trọng của dự án.

Đọc xếp hạng bảo vệ

Ouyue Electric cung cấp hộp phân phối thép không gỉ chống mưa ngoài trời với bốn cấp độ bảo vệ: IP54, IP55, IP56 và IP65. Thiết kế thông gió mới sử dụng lỗ thông hơi bên trái và bên phải với màn chắn côn trùng và xếp hạng vận chuyển tiêu chuẩn cho kiểu máy thông gió là IP54 hoặc IP55.

Các dự án yêu cầu IP56 hoặc IP65 có thể nêu rõ môi trường lắp đặt và phương pháp làm mát trong quá trình yêu cầu và nhóm kỹ thuật của Ouyue Electric sẽ xác nhận cấu trúc phù hợp.

Người mua có thể đọc mã IP theo tiêu chuẩn IEC 60529: chữ số đầu tiên che bụi và chữ số thứ hai che nước. Khả năng bảo vệ thực sự của tủ thông gió đến từ kích thước của mui che mưa, hình dạng lỗ thông hơi, lưới chắn côn trùng và miếng đệm với nhau, vì vậy cấu trúc quan trọng hơn nhãn.

Trong quá trình nghiệm thu dự án, hãy kiểm tra xem màn chắn côn trùng có thể được tháo ra để làm sạch hay không, khe cửa có đều nhau không và miếng đệm có được tạo bọt hoàn toàn hay không.

Tùy chỉnh và giao hàng

Ouyue Electric vận hành một nhà máy rộng 2.000 mét vuông ở Liushi, Chiết Giang, với hai dây chuyền lắp ráp, hơn 10 năm kinh nghiệm sản xuất vỏ kim loại và chứng nhận CE. Hộp phân phối bằng thép không gỉ chống mưa ngoài trời mới chấp nhận tùy chỉnh dựa trên bản vẽ.

Chiều dài, chiều rộng, chiều cao và độ dày của tấm đều có thể điều chỉnh, trong khi các vị trí cắt ra, dấu lụa, kích thước mui che mưa và số lượng lỗ thông hơi tuân theo thông số kỹ thuật của dự án.

Số lượng đặt hàng tối thiểu là 10 chiếc, phù hợp với cả kho của nhà phân phối và thử nghiệm dự án nhỏ. Vật liệu thân máy có thể được lựa chọn bằng thép cán nguội, thép không gỉ 304 và thép không gỉ 316, với bộ lọc bụi có thể tháo rời được cung cấp dưới dạng tùy chọn.

Câu hỏi thường gặp

Liệu mưa có lọt vào các lỗ thông hơi trên hộp phân phối thép không gỉ mới không?

Mưa không vào trực tiếp. Mũ che mưa hướng lượng mưa thẳng đứng ra khỏi bề mặt tủ và các lỗ thông hơi nằm ở các tấm bên trái và bên phải phía sau màn chắn côn trùng và tấm chắn nước. Đối với các địa điểm có mưa hoặc gió mạnh, hãy gửi hướng lắp đặt cho Ouyue Electric trong quá trình xác nhận dự án.

Lưới chắn côn trùng có làm giảm khả năng làm mát không?

Hình phạt luồng không khí phụ thuộc vào khẩu độ lưới và diện tích mở. Ouyue Electric chọn kích thước mắt lưới để chặn côn trùng bay thông thường trong khi vẫn giữ đủ luồng không khí làm mát. Ở những khu vực có nhiều bụi, hãy lắp thêm bộ lọc bụi có thể tháo rời bên ngoài mỗi lỗ thông hơi và làm sạch theo khoảng thời gian cố định.

Giá đỡ bên trong có thể mang những thành phần nào?

Giá đỡ giữ chặt các cầu dao, bộ điều khiển, mô-đun truyền thông hoặc nguồn điện do người mua cung cấp. Ouyue Electric chỉ cung cấp tủ và giá đỡ, còn các bộ phận bên trong vẫn thuộc phạm vi riêng của người mua. Các lỗ lắp đặt và vị trí đường ray DIN có thể được dành riêng cho bản vẽ.

Số lượng đặt hàng tối thiểu là bao nhiêu?

Số lượng đặt hàng tối thiểu là 10 chiếc. Chiều dài, chiều rộng, chiều cao, độ dày tấm, vật liệu, đường cắt, tấm che mưa và số lượng lỗ thông hơi đều có thể tùy chỉnh và bộ lọc bụi được cung cấp dưới dạng tùy chọn.

Thép không gỉ 316 có sẵn cho vỏ bọc không?

Đúng. Các địa điểm ven biển, khu vực phun muối cao và các nhà máy hóa chất phù hợp với thép không gỉ 316, trong khi các địa điểm trong đất liền và các vị trí ngoài trời nói chung hoạt động tốt với thép không gỉ 304. Cả hai lớp đều có cùng cấu trúc chống côn trùng thông gió.

Đánh giá bảo vệ được xác nhận như thế nào?

Ouyue Electric cung cấp bốn mức bảo vệ: IP54, IP55, IP56 và IP65. Mẫu thông gió có tiêu chuẩn IP54 hoặc IP55. Nêu rõ môi trường lắp đặt và yêu cầu làm mát trong quá trình tìm hiểu và nhóm kỹ thuật sẽ đề xuất cấp độ.

Có thể lắp quạt vào hộp phân phối inox được không?

Yừ. Số lượng và vị trí lỗ thông hơi tuân theo yêu cầu của dự án và các dự án làm mát đang hoạt động có thể đặt trước vị trí lắp quạt cùng với tuyến cáp điện. Bố cục cắt ra cuối cùng được xác nhận dựa trên bản vẽ.

Cách yêu cầu báo giá

Các nhà thầu lưu trữ năng lượng và năng lượng mặt trời, nhà tích hợp trạm gốc viễn thông cũng như các công ty kỹ thuật xử lý và khử muối nước có thể liên hệ với Ouyue Electric để biết giá và mẫu hộp phân phối thép không gỉ chống mưa ngoài trời mới.

Sau khi có bản vẽ hoặc danh sách kích thước, nhóm kỹ thuật sẽ xác nhận vật liệu, hình cắt, tấm che mưa và cách bố trí lỗ thông hơi. Gửi yêu cầu thông qua mẫu yêu cầu hoặc duyệt quatrang danh mục hộp phân phối thép không gỉ .
