Ảnh thực tế sản xuất hàng loạt về hộp phân phối chống mưa ngoài trời của Ouyue Electric: Hiển thị toàn bộ quy trình từ vỏ kim loại tấm đến lắp ráp máy hoàn chỉnh

I. Vỏ kim loại tấm: Thép tấm cán nguội phủ nhựa, vừa có tác dụng tản nhiệt vừa chống mưa

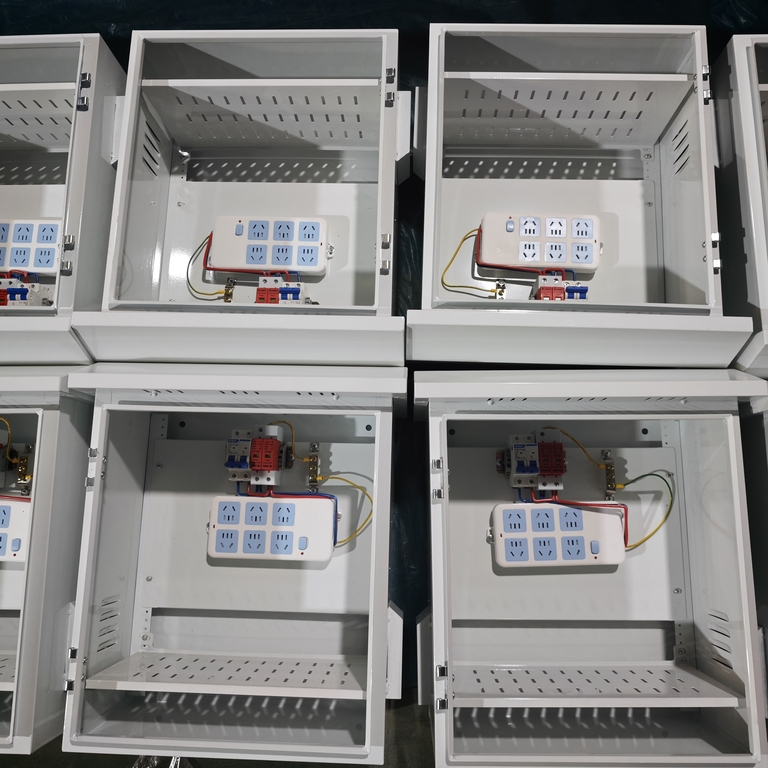

Trong bức ảnh thực tế đầu tiên, hàng chục chiếc hộp màu trắng được đặt cạnh nhau trong khu vực lắp ráp của xưởng. Các cửa hộp vẫn chưa được lắp đặt, có thể thấy rõ các chi tiết thủ công của vỏ sò. Thân hộp được làm bằng thép tấm cán nguội thông qua cắt laser và uốn CNC nguyên khối. Bề mặt được xử lý bằng photphat để loại bỏ rỉ sét và sơn tĩnh điện. Lớp phủ mờ màu trắng đồng đều và mịn, chống gỉ, chống ăn mòn và chống trầy xước, thích hợp sử dụng ngoài trời lâu dài.

Thân hộp được thiết kế các cửa gió tản nhiệt ở 3 vị trí trọng điểm: có các khu vực mở cửa gió ở cả hai bên và phía trên. Các cửa gió sử dụng kết cấu dập nghiêng xuống, không chỉ đảm bảo kênh đối lưu không khí không bị cản trở mà còn ngăn nước mưa chảy trực tiếp qua các khe hở. Nhiệt lượng do thiết bị bên trong hộp tạo ra trong quá trình vận hành được thực hiện thông qua đường đối lưu tự nhiên của không khí nạp từ phía dưới và thoát ra từ phía trên và các bên, kiểm soát mức tăng nhiệt độ bên trong và kéo dài tuổi thọ của các bộ phận.

Cửa hộp được kết nối với thân hộp thông qua bản lề inox, đóng mở êm ái và không dễ bị rỉ sét. Mép của thân cửa được dành riêng một rãnh lắp đặt các dải cao su bịt kín chống thấm nước, kết hợp với các dải đệm kín bằng bọt xốp EPDM, đạt được khả năng bịt kín chống mưa và bụi ở khe hở cửa. Khóa cửa sử dụng khóa lưỡi xoay dành riêng cho ngoài trời, có thể được quản lý bằng cách khóa để ngăn chặn nhân viên trái phép thực hiện các thao tác vô tình. Mặt sau hộp được dành riêng các lỗ treo, hỗ trợ lắp đặt treo tường.

Đặc điểm cấu trúc	Phương pháp thực hiện	Chức năng
Chất nền và lớp phủ	Thép tấm cán nguội + photphat + sơn tĩnh điện	Chống gỉ và chống ăn mòn
Cửa tản nhiệt	Các cửa gió nghiêng xuống phía bên và phía trên được hình thành bằng cách dập	Tản nhiệt đối lưu, chống mưa ngược
Gioăng thân cửa	Dải cao su chống thấm EPDM + bản lề inox + khóa lưỡi xoay	Chống mưa và chống bụi, có khóa để quản lý
Phương pháp cài đặt	Một lỗ gắn được dành riêng ở mặt sau	Lắp đặt tiếp xúc trên tường

II. Giải thích chi tiết về cấu hình bên trong của hộp phân phối

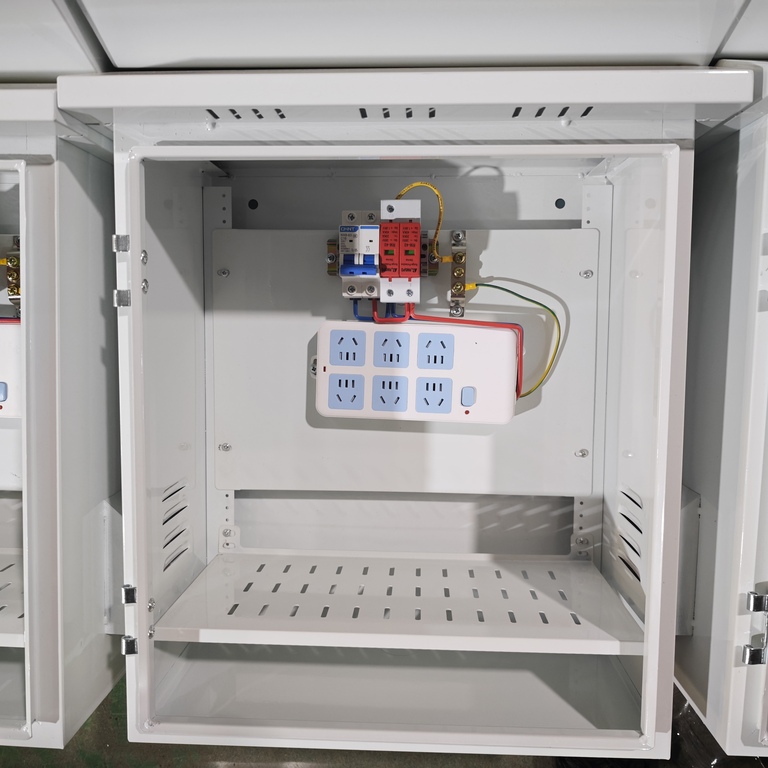

Ảnh thật thứ 2 thể hiện chi tiết bên trong hộp phân phối chống mưa ngoài trời đã lắp ráp điện hoàn thiện. Các linh kiện bên trong hộp được sắp xếp gọn gàng theo chuỗi điện từ trên xuống dưới. Số lượng lớn các lỗ lắp đặt được đặt ở tấm phía sau cho phép mỗi bộ phận được cố định trực tiếp bằng bu lông, giúp cho việc tháo, lắp và đi dây trở nên thuận tiện và hiệu quả.

III. Kịch bản ứng dụng của hộp phân phối chống mưa ngoài trời

cáchộp phân phối chống mưa ngoài trờitích hợp phân phối điện, chống sét và cung cấp năng lượng cho thiết bị và được sử dụng rộng rãi trong các tình huống sau:

Giám sát an ninh ngoài trời:Cung cấp nguồn điện tích hợp và bảo vệ cho các camera, đèn chiếu sáng phụ và các thiết bị mạng trên cột giám sát.

Giao thông thông minh:Cấp điện cho tủ điều khiển tín hiệu giao thông tại các nút giao thông và hộp thiết bị điện tử của cảnh sát.

Trạm cơ sở truyền thông:Cấp điện và chống sét cho các thiết bị ngoài trời của trạm micro base và trạm lặp;

Công trường xây dựng thông minh:Hộp cấp điện tập trung cho các thiết bị như cửa quay ra vào công trường, giám sát bụi và giám sát video.

IV. Quy trình sản xuất hoàn chỉnh hộp phân phối chống mưa ngoài trời, từ tấm kim loại đến lắp ráp điện

Hai bức ảnh thực tế ghi lại hai khâu quan trọng trong quy trình sản xuất hộp phân phối chống mưa ngoài trời - sản xuất hàng loạt vỏ kim loại tấm và lắp ráp điện của toàn bộ máy. Toàn bộ quá trình được hoàn thành tại nhà máy riêng của Ouyue Electric, từ cắt, uốn và hàn vật liệu tấm đến sơn tĩnh điện và sơn, sau đó đến lắp đặt linh kiện và thử nghiệm tại nhà máy. Thời gian giao hàng có thể kiểm soát được và chất lượng có thể theo dõi được.

Chỉ mất 7 ngày để tạo ra thành phẩm sau khi bản vẽ sản phẩm được xác nhận. Cho dù bạn cần cấu hình tiêu chuẩn hay giải pháp điện tùy chỉnh dựa trên yêu cầu của dự án, chúng tôi hoan nghênh bạn gửi yêu cầu kỹ thuật của mình. Chúng tôi sẽ đưa ra gợi ý giải pháp và lên lịch lấy mẫu trong thời gian sớm nhất.
