Tủ phân phối điện XL-21 mới của Ouyue Electric đã ra mắt và lô hàng đầu tiên sẽ được xuất khẩu sang Hàn Quốc

I. Chia cấu trúc trên và dưới

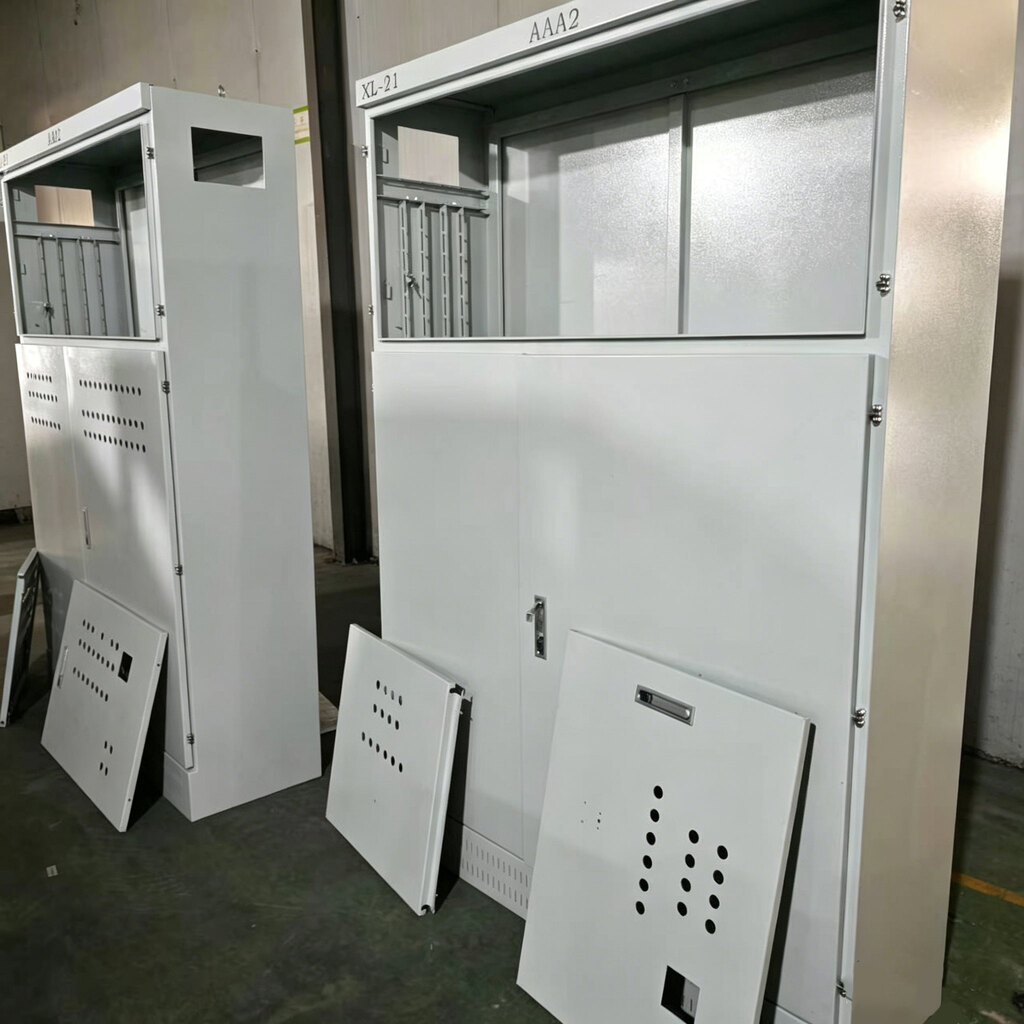

Hình ảnh thực tế đầu tiên cho thấy hình dáng tổng thể của tủ phân phối điện XL-21. Tủ áp dụng thiết kế cấu trúc tách biệt trên và dưới, phân chia rõ ràng các khu vực chức năng thành hai Không gian độc lập trên và dưới.

Phần trên: Khu vực cửa sổ quan sát dụng cụ

Vị trí lắp đặt cửa sổ trong suốt được dành riêng trên đầu tủ để sắp xếp ampe kế, vôn kế, đèn báo, công tắc chuyển đổi và các bộ phận đo sáng và hiển thị khác. Nhân viên vận hành và bảo trì không cần phải mở cửa tủ. Họ có thể đọc các thông số điện và xác định trạng thái vận hành trong thời gian thực thông qua cửa sổ, giúp cải thiện đáng kể hiệu quả trong việc kiểm tra và phát hiện lỗi hàng ngày. Mặt trên của tủ dành riêng cho các vị trí nhận biết, có thể dán số mạch, bảng tên thiết bị hoặc nhãn cảnh báo an toàn theo yêu cầu của khách hàng.

Phần dưới: Khoang vận hành công tắc chính

Ngăn thao tác công tắc chính phía dưới đáy tủ được trang bị khóa cửa độc lập. Bề mặt cửa tủ được trang bị nhiều bộ lỗ tròn tản nhiệt, tạo thành các kênh không khí đối lưu phía trước và phía sau với tấm tản nhiệt phía sau có cùng thông số kỹ thuật ở mặt sau của tủ. Vừa đảm bảo thông gió và tản nhiệt, đường kính các lỗ tròn được kiểm soát ở điểm cân bằng giữa ngăn bụi và tản nhiệt, giảm sự xâm nhập của bụi. Cửa kho được trang bị khóa cơ chuyên dụng nhằm ngăn chặn những người không có thẩm quyền thao tác sai và đáp ứng yêu cầu quản lý an toàn điện của các khu công nghiệp.

II. hệ thống lắp đặt có thể điều chỉnh bên trong: Một bộ tủ tương thích với nhiều sơ đồ phân phối điện

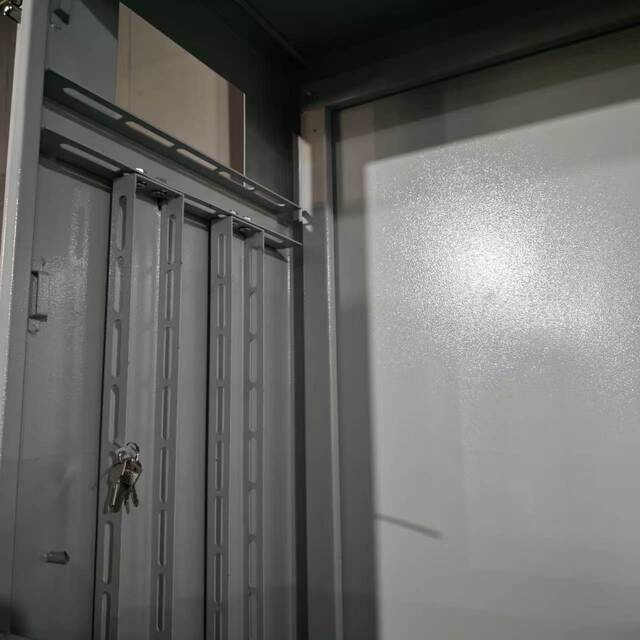

Bức ảnh thực tế thứ hai tập trung vào các chi tiết kết cấu bên trong của tủ phân phối điện XL-21, thể hiện đặc điểm thiết kế cốt lõi nhất của sản phẩm này - hệ thống lắp đặt hoàn toàn có thể điều chỉnh được.

Cài đặt sẵn nhiều bộ cột cài đặt có thể điều chỉnh

Bên trong tủ được lắp sẵn nhiều cột lắp dọc, mỗi cột có lỗ dài. Các thanh dẫn hướng lắp đặt và tấm lắp đặt có thể được điều chỉnh tự do về độ cao lên xuống dọc theo các cột. Điều này có nghĩa là cùng một tủ có thể được điều chỉnh linh hoạt với các thông số kỹ thuật khác nhau của cầu dao vỏ đúc, công tắc tơ AC, rơle nhiệt và thanh cái đồng theo kế hoạch phân phối điện thực tế. Dù là công tắc chính 200A hay 630A, dù là cấu hình nhiều vòng hay ít vòng, các vị trí lắp đặt đều có thể được bố trí theo nhu cầu mà không cần phải thay thế tủ.

Các ngăn trong kho độc lập, điện mạnh yếu riêng biệt

Khu vực dụng cụ và ngăn công tắc chính được ngăn cách bằng vách ngăn kim loại để đi dây riêng cho điện mạnh và yếu. Thiết kế này có hai ý nghĩa quan trọng: Thứ nhất, nhiễu điện từ tạo ra bởi dòng điện lớn trong mạch chính được cách ly ở ngăn dưới và sẽ không ảnh hưởng đến độ chính xác đo của các thiết bị và đường tín hiệu ở ngăn trên. Thứ hai, khi kiểm tra công tắc chính, hãy cách ly mạch điện phía trên để giảm nguy cơ vô tình chạm vào. Bảng phân vùng dự trữ các lỗ định tuyến dây và các lỗ bảo vệ bằng cao su được cung cấp tại các điểm đi qua cáp để ngăn lớp cách điện bị cắt.

III. Thép tấm cán nguội + sơn tĩnh điện: Bảo vệ lâu dài cho hệ thống phân phối điện trong nhà

Tủ phân phối điện XL-21 được cấu tạo từ thép cán nguội chất lượng cao, được hình thành thông qua quá trình tích hợp cắt laser và uốn CNC, các góc được lắp ráp bằng kết nối bắt vít. So với các cấu trúc được hàn hoàn toàn, cụm lắp ráp bằng bu lông đảm bảo tính toàn vẹn của cấu trúc đồng thời mang lại sự thuận tiện hơn cho việc tháo rời, bảo trì và thay thế hoặc nâng cấp các bộ phận bên trong.

Bề mặt tủ được xử lý bằng sơn tĩnh điện tĩnh điện nổi bật với màu trắng xám mờ. So với phun sơn truyền thống, sơn tĩnh điện mang lại độ bám dính mạnh hơn và khả năng chống va đập, ăn mòn vượt trội. Trong môi trường công nghiệp trong nhà—chẳng hạn như nhà xưởng, nhà máy và trạm biến áp—nó vẫn bền bỉ khi sử dụng lâu dài mà không bị sứt mẻ hoặc rỉ sét. Lớp phủ màu trắng xám mờ mang lại vẻ thẩm mỹ hiện đại, sạch sẽ, bổ sung cho thiết kế tiêu chuẩn của các phòng phân phối trên nhiều cơ sở công nghiệp khác nhau.

Mỗi tủ đều được trang bị tiêu chuẩn một tấm panel phía sau có các lỗ thông gió, thẳng hàng với các lỗ thông gió hình tròn trên cửa để tạo kênh đối lưu không khí tự nhiên. Cửa được trang bị khóa cơ chuyên dụng, chìa khóa được quản lý tập trung đảm bảo chỉ những thợ điện có thẩm quyền mới có thể tiếp cận ngăn công tắc chính, ngăn chặn việc đột nhập trái phép.

IV. Xuất khẩu sang Hàn Quốc: Tương thích với các tiêu chuẩn phân phối điện công nghiệp ở nước ngoài

Lô tủ phân phối điện XL-21 này đã được tùy chỉnh cho khách hàng Hàn Quốc, với khả năng thích ứng cấp điện áp, lựa chọn thông số kỹ thuật thanh cái và kích thước tủ được điều chỉnh theo yêu cầu kỹ thuật của khách hàng. Thị trường phân phối điện công nghiệp Hàn Quốc đặt ra hai nhu cầu chính về thiết bị: thứ nhất, cách ly vùng điện áp cao và điện áp thấp được tiêu chuẩn hóa; thứ hai, khả năng tương thích khi lắp đặt tủ bên trong—dây chuyền sản xuất của nhà máy thường yêu cầu điều chỉnh cấu hình mạch điện dựa trên việc thay đổi nhiệm vụ sản xuất và hệ thống lắp đặt có thể điều chỉnh đáp ứng chính xác yêu cầu linh hoạt này.

Từ Trung Quốc đến Hàn Quốc, tuyến đường vận chuyển hàng hóa đường biển ngắn và thông quan có hiệu quả cao. Ouyue Electric cung cấp bao bì xuất khẩu tiêu chuẩn phù hợp với thị trường Hàn Quốc: thùng gỗ khử trùng với lớp lót đệm màng bong bóng tùy chỉnh và các ngăn riêng biệt cho tủ và phụ kiện để đảm bảo an toàn cho sản phẩm trong quá trình vận chuyển đường biển và quá cảnh nội địa.

V. Tùy chỉnh giải pháp phân phối điện của bạn bắt đầu từ XL-21

cácTủ phân phối điện XL-21là thành tựu mới nhất của Ouyue Electric trong lĩnh vực phân phối điện công nghiệp. Từ hệ thống lắp đặt có thể điều chỉnh đến cấu trúc kho chia đôi, từ quy trình sơn tĩnh điện tấm thép cán nguội đến sự tiện lợi của việc lắp ráp và bảo trì bu lông, mọi thiết kế đều hướng đến các tình huống sử dụng thực tế.

Chỉ mất 7 ngày để tạo ra thành phẩm sau khi bản vẽ sản phẩm được xác nhận. Cho dù bạn cần cấu hình tiêu chuẩn hay tùy chỉnh chuyên sâu theo bản vẽ dự án, chúng tôi hoan nghênh bạn gửi yêu cầu kỹ thuật của mình. Chúng tôi sẽ cung cấp cho bạn các đề xuất giải pháp và lập kế hoạch mẫu.
