Hộp phân phối chống mưa ngoài trời bằng thép không gỉ sơn phun màu trắng Ảnh thực tế: Từ phun thân hộp, bảo dưỡng dải cao su chống thấm nước đến phân tích đầy đủ cấu trúc bên trong

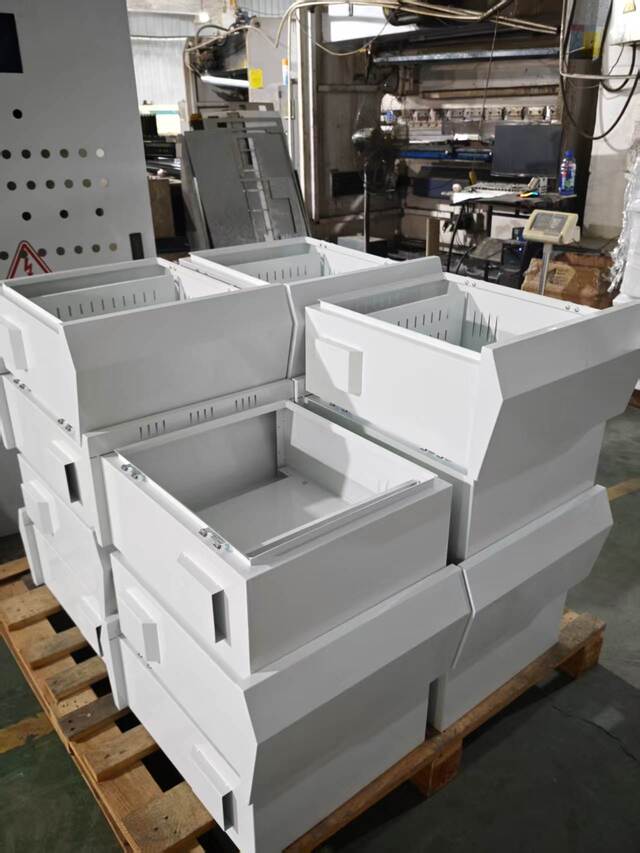

I. Thân hộp đã được phun sơn chờ lắp ráp panel cửa

Trong bức ảnh thực tế đầu tiên, hàng chục thân hộp inox màu trắng đã được phun sơn được xếp chồng lên nhau từng lớp, chờ các dải cao su tấm cửa đông cứng trước khi lắp ráp lần cuối. Mỗi bề mặt hộp được phủ một lớp sơn tĩnh điện màu trắng mịn và đồng đều. Các góc được uốn cong gọn gàng, các mối hàn mịn và đầy đặn.

Lô hộp này được làm bằng thép không gỉ 304 làm vật liệu cơ bản và được phủ một lớp sơn tĩnh điện màu trắng ngoài trời. Lớp phủ màu trắng có chức năng thiết thực trong các tình huống ngoài trời - bề mặt sáng màu phản chiếu bức xạ nhiệt của ánh sáng mặt trời. Trong môi trường nhiệt độ cao của mùa hè, nhiệt độ bề mặt của hộp màu trắng có thể thấp hơn nhiệt độ bề mặt của hộp màu xám đen từ 8-12°C, giúp giảm nhiệt độ tăng lên bên trong hộp và kéo dài tuổi thọ sử dụng của các bộ phận. Đây cũng là lý do tại sao các hộp phân phối ngoài trời ở thị trường Châu Âu và Trung Đông thường ưa chuộng lớp phủ màu trắng.

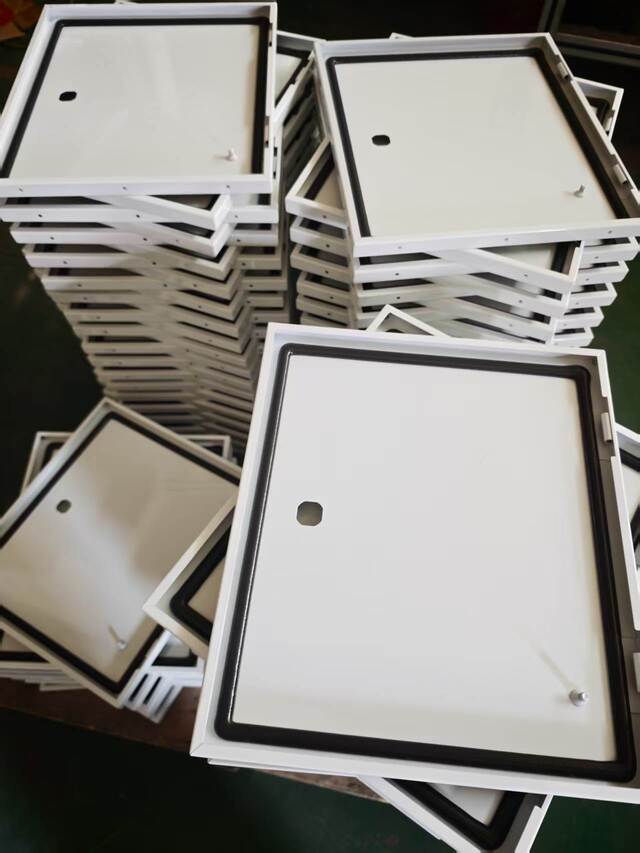

II. Dải cao su chống thấm cho tấm cửa đã được lắp đặt. Sau khi đóng rắn, nó có thể được lắp ráp

Bức ảnh thứ hai ghi lại các tấm cửa được ghép với lô hộp này. Tấm cửa đã được hoàn thiện bằng phun sơn trắng và các dải cao su chống thấm nước màu đen liên tục được gắn vào các cạnh. Hiện nó đang trong giai đoạn bảo dưỡng dải cao su và đứng yên. Dải cao su được làm bằng vật liệu xốp xốp kín EPDM (Cao su monome Ethylene Propylene diene). Nó được gắn vào rãnh bịt kín ở mặt trong của cửa hộp thông qua một thiết bị dán chuyên dụng, và toàn bộ vòng tròn được bịt kín mà không bị đứt.

Lý do để dải keo cố định và xử lý sau khi lắp đặt là vì sau khi lắp vào, chất kết dính ở mặt sau của dải EPDM cần có đủ thời gian để liên kết hoàn toàn với rãnh thép không gỉ, ngăn ngừa sự bong tróc hoặc cong vênh sau này. Ngoài ra, ứng suất bên trong phát triển trong dải trong quá trình nén và chèn; cho phép nó nghỉ ngơi giúp vật liệu lấy lại độ đàn hồi tự nhiên, tránh hiện tượng bề mặt không bằng phẳng do giải phóng ứng suất sau khi lắp ráp.

Sau khi mỗi lô dải niêm phong tấm cửa đã khô, người kiểm tra chất lượng sẽ tiến hành kiểm tra ngẫu nhiên về độ phẳng của bề mặt niêm phong và tính nhất quán của độ đàn hồi của dải.

Trước khi giao hàng, toàn bộ hộp phải trải qua thử nghiệm dưới trời mưa hoặc lấy mẫu độ kín khí theo tiêu chuẩn IP65 để xác minh rằng hiệu suất bịt kín đáp ứng các tiêu chuẩn. Dải bịt kín bằng xốp dạng ô kín EPDM được Ouyue Electric lựa chọn có phạm vi nhiệt độ hoạt động lâu dài từ -40°C đến 120°C, duy trì các đặc tính bịt kín và đàn hồi ổn định ngay cả sau nhiều năm tiếp xúc với nắng và mưa ngoài trời.

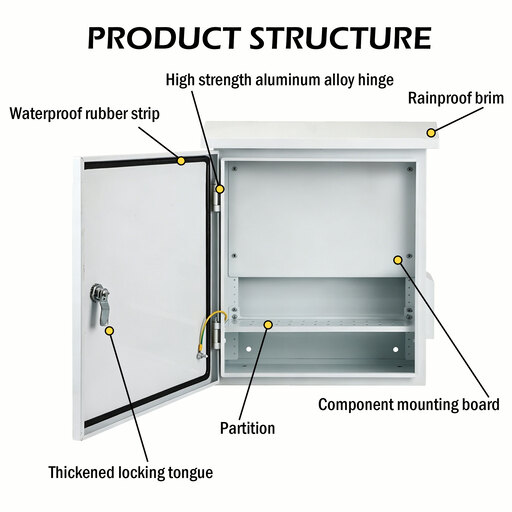

III. Tháo rời các bộ phận kết cấu bên trong của hộp phân phối inox

Hình ảnh thứ ba cho thấy cấu trúc bên trong của một chiếc xe được lắp ráp hoàn chỉnhHộp phân phối chống mưa ngoài trời bằng thép không gỉ. Năm thành phần chính được nhìn thấy rõ ràng và được tháo rời từng mục như sau:

1. Khóa lưỡi xoay

Bảng điều khiển cửa được trang bị khóa lưỡi bằng thép không gỉ. Khi đóng lại, khóa lưỡi bám chặt vào tấm khóa ở mặt trong của khung cửa hộp để đảm bảo tấm cửa được đóng chặt và dải niêm phong được ấn xuống. Lõi khóa được làm bằng inox 304 chống rỉ sét và chống kẹt. Theo yêu cầu của khách hàng, có thể chọn khóa chìa đa năng, khóa tam giác chống trộm hoặc khóa mở lò xo dạng bấm làm tùy chọn, tất cả đều hỗ trợ tùy chỉnh hàng loạt.

2. Dải cao su chống thấm

Nhìn từ bên trong, có thể thấy rõ dải cao su chống thấm EPDM màu đen được phân bổ hoàn toàn dọc theo vòng tròn bên trong của tấm cửa mà không có bất kỳ đường nối hay đứt gãy nào. Khi đóng cửa, dải cao su được ép đều giữa tấm cửa và khung cửa hộp, tạo thành bề mặt bịt kín đàn hồi liên tục giúp ngăn nước mưa, bụi và hơi ẩm thấm qua khe cửa.

3. Vành chống mưa

Mặt trên của hộp được trang bị kết cấu vành nghiêng kéo dài về phía trước. Chức năng của thiết kế uốn này là dẫn nước mưa chảy dọc theo tường hoặc phía trên hộp đến khu vực xa khe cửa, ngăn nước tích tụ dọc theo mép trên của tấm cửa và thấm vào bề mặt bịt kín. Vành mũ và thân chính của hộp được làm từ cùng một tấm ván thông qua uốn CNC và được tạo thành một khối. Không cần hàn và không có nguy cơ rò rỉ mối hàn.

4. Bảng gắn linh kiện

Bên trong hộp được trang bị các tấm gắn di động có thể tháo rời để cố địnhbộ ngắt mạch, công tắc tơ, khối thiết bị đầu cuối và các thành phần khác. Tấm lắp đặt được làm bằng tấm thép mạ kẽm hoặc tấm thép không gỉ và được cố định vào các đinh tán nhúng ở mặt sau của hộp bằng vít. Thiết kế có thể tháo rời có nghĩa là khách hàng có thể hoàn thành việc lắp ráp trước và nối dây các bộ phận bên ngoài hộp, sau đó lắp toàn bộ bo mạch vào hộp, nâng cao hiệu quả lắp đặt tại chỗ.

5. Phân vùng

Bên trong hộp có thể trang bị vách ngăn kim loại theo yêu cầu của khách hàng, chia không gian bên trong hộp thành các vách ngăn điện độc lập. Các chức năng của phân vùng bao gồm: đạt được sự cách ly vật lý của các mạch có mức điện áp khác nhau, tách mạch chính khỏi mạch điều khiển hoặc cung cấp không gian che chắn độc lập cho các bộ phận cụ thể. Vách ngăn được cố định vào khung vách ngăn bên trong hộp bằng vít, vị trí của vách ngăn có thể được điều chỉnh linh hoạt theo bản vẽ của khách hàng.

IV. Với dây chuyền sản xuất thực tế, chúng tôi mời bạn kiểm chứng chất lượng

Cho dù bạn cần hộp phân phối chống mưa ngoài trời tiêu chuẩn hay thân hộp phi tiêu chuẩn được tùy chỉnh sâu theo bản vẽ dự án, Ouyue Electric có thể cung cấp hộp phân phối bằng thép không gỉ có thể chịu được thử nghiệm sử dụng ngoài trời với khả năng sản xuất và tiêu chuẩn kiểm soát chất lượng của nhà máy nguồn.

Chỉ mất 7 ngày để tạo ra thành phẩm sau khi bản vẽ sản phẩm được xác nhận.Chào mừng bạn gửi yêu cầu kỹ thuật hoặc thông số kỹ thuật của hộp. Chúng tôi sẽ đưa ra gợi ý giải pháp và lập lịch lấy mẫu trong thời gian sớm nhất.
