Hộp phân phối ngoài trời mùa giông bão làm thế nào để chống sét? Phân tích thiết kế thanh đồng nối đất và chống sét lan truyền cho hộp phân phối inox

I. sét đánh không chỉ xẻ mái --tại sao hộp phân phối ngoài trời cần chống sét?

Khi sét đánh vào một tòa nhà hoặc mặt đất liền kề, dòng điện tức thời có thể đạt cường độ từ hàng chục kiloampe đến hàng trăm kiloamper. Dòng điện lớn này đe dọa các hộp phân phối ngoài trời thông qua hai con đường chính:

1.Sét đánh trực tiếp: Sét tác động trực tiếp vào hộp phân phối hoặc các dây cáp được kết nối. Mặc dù khả năng xảy ra kịch bản này là thấp nhưng một khi nó xảy ra, các thiết bị bên trong hộp phân phối gần như bị phá hủy hoàn toàn ngay lập tức.

2.Sét đánh và đột biến lưới điện: Một tình huống phổ biến hơn nhiều xảy ra khi sét đánh vào đường dây điện hoặc cáp truyền thông ở xa, tạo ra quá điện áp truyền dọc theo dây dẫn đến hộp phân phối; Ngoài ra, sét đánh vào mặt đất liền kề sẽ gây ra quá điện áp trên cáp vào và ra của hộp phân phối thông qua các xung điện từ cường độ cao. Điện áp tăng "truyền gián tiếp" này có thể đạt tới vài nghìn volt, vượt xa điện áp chịu được của các linh kiện điện tử thông thường, làm đứt mạch và đốt cháy các mô-đun nguồn ngay lập tức.

Trong các tình huống ứng dụng bao gồm hộp phân phối giám sát an ninh ngoài trời, hộp phân phối trạm sạc và hộp phân phối trạm gốc truyền thông, thiết bị bên trong có giá trị tài sản cao và yêu cầu nghiêm ngặt về việc cung cấp điện liên tục. Vì vậy, chống sét không phải là chức năng phụ trợ tùy chọn mà là yêu cầu thiết kế bắt buộc.

II.Hệ thống nối đất của Hộp phân phối thép không gỉ - nền tảng chống sét

Hộp phân phối bằng thép không gỉ đóng vai trò như mộtliên kết quan trọng trong hệ thống chống sét và nối đất, với cốt lõi của nó là thành phần chi tiết như sau:

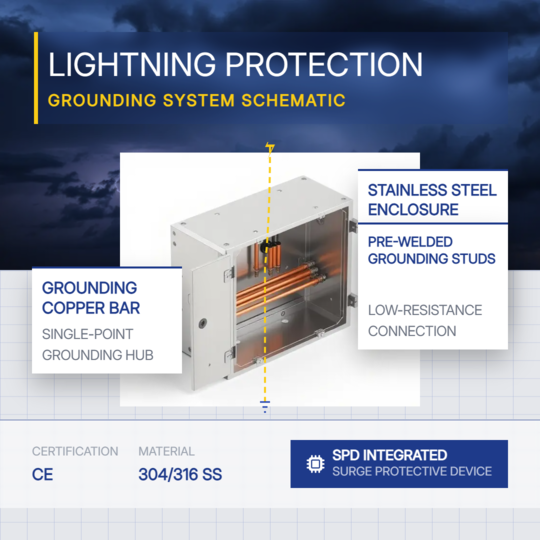

1.Thanh đồng nối đất: Điểm nối hội tụ cho tất cả các dây nối đất bảo vệ

Thanh đồng nối đất gắn bên trong hộp phân phối điện là cốt lõi của hệ thống nối đất hoàn chỉnh của hộp. các dây nối đất chuyên dụng của thiết bị chống sét, dây nối đất của thiết bị chống sét vỏ hộp và dây nối đất bảo vệ của tất cả các thiết bị được kết nối tất cả đều hội tụ tại điểm nối này, trước khi được kết nối vào mạng nối đất thông qua dây nối đất chính. Thanh đồng này được chế tạo từ đồng thau, cung cấp tính dẫn điện tuyệt vời và khả năng chống ăn mòn. So sánh với các thanh sắt mạ kẽm, thanh đồng không bị ăn mòn sau thời gian dài sử dụng, và điện trở tiếp xúc của chúng vẫn ổn định và không tăng theo thời gian.

Giá trị chức năng chính của nối đất thanh đồng trong hệ thống chống sét được căn chỉnh thẳng hàng với Nguyên tắc "nối đất một điểm": tất cả các mặt đất bảo vệ thiết bị hội tụ tại cùng một vị trí, giúp tránh hư hỏng thứ cấp cho thiết bị gây ra bởi sự khác biệt tiềm năng gây ra bởi nhiều điểm nối đất phân tán. Trong quá trình phóng điện tức thời của dòng sét, mức điện áp cao trong thời gian ngắn điện thế sẽ hình thành trên thanh đồng nối đất. Tuy nhiên, nếu vỏ bọc và mặt đất tín hiệu của tất cả các thiết bị được kết nối đều có tính chất đẳng điện được liên kết với thanh đồng này sẽ không tạo ra sự khác biệt tiềm ẩn nguy hiểm giữa các thiết bị khác nhau.

2. Vỏ hộp bằng thép không gỉ: Một vật thể đẳng thế vốn có

Thân hộp inox 304 được dẫn điện dẫn điện như một cấu trúc tích hợp. Khi vỏ hộp đã chắc chắn nối với thanh đồng nối đất, toàn bộ hộp tạo thành một dây đẳng thế cơ thể với hiệu ứng lồng Faraday. Ngay cả khi trường điện từ bên ngoài thay đổi mạnh mẽ, môi trường điện từ bên trong hộp vẫn còn tương đối ổn định. Vỏ hộp cũng cung cấp một mức độ nhất định che chắn và suy giảm các xung điện từ bên trong. Trong khi đó, thân hộp được liên kết đẳng thế đảm bảo rằng nhân viên vận hành sẽ không chịu nguy cơ điện giật [trong trường hợp có lỗi cách điện hệ thống].

III. Kiểm tra trước mưa bão -Ba vấn đề liên quan đến hệ thống chống sét phân phối ngoài trời hộp

Đối với hộp phân phối ngoài trời đã đặt sẵn đưa vào hoạt động, nhân viên vận hành và bảo trì nên hoàn thành các cuộc kiểm tra sau đây trước khi giông bão xuất hiện Giai đoạn rủi ro cao:

1. Kiểm tra trực quan nối đất kết nối:

Kiểm tra xem tất cả các cực trên thanh đồng nối đất có được buộc chặt chắc chắn, liệu lớp cách điện của dây nối đất có bị còn nguyên vẹn và bề mặt của thanh đồng có bị oxy hóa, rỉ sét nặng hay không. Nếu phát hiện bất kỳ sự lỏng lẻo nào, hãy thắt chặt lại ngay lập tức; nếu có sự ăn mòn tìm thấy, thay thế thành phần tương ứng ngay lập tức.

2. Điện trở nối đất đo lường:

 Sử dụng máy đo điện trở nối đất chuyên dụng để đo điện trở nối đất của điện cực nối đất chính của hộp phân phối. Nếu giá trị đo được vượt quá 10 ohm, hãy kiểm tra điện cực nối đất xem có ăn mòn, gãy xương hoặc kiểm tra xem đất xung quanh có quá khô hay không. Thêm các điện cực nối đất bổ sung hoặc sử dụng chất giảm điện trở như cần thiết.

3.Kiểm tra trạng thái SPD:

Hầu hết SPD được trang bị một cửa sổ chỉ báo trạng thái, trong đó màu xanh lá cây biểu thị bình thường hoạt động và màu đỏ biểu thị lỗi cần thay thế. SPD sẽ dần dần xuống cấp sau khi hấp thụ nhiều xung. Khi cửa sổ trạng thái chuyển sang màu đỏ, nó cho biết rằng biến trở nội bộ đã bị lỗi và phải được thay thế bằng một kịp thời; nếu không, chức năng chống sét sẽ không hoạt động. hoạt động bình thường.

IV:OUYUE Electrical cung cấp khả năng tùy chỉnh nhanh chóng hộp phân phối chống mưa ngoài trời

Giải pháp chống sét đáng tin cậy cho các hộp phân phối ngoài trời có nguồn gốc từ cấp độ cấu trúc được tiêu chuẩn hóa thiết kế vỏ bọc, bao gồm kết nối đẳng thế từ thanh đồng nối đất vào vỏ thép không gỉ, cũng như lối đi từ các vít nối đất được lắp sẵn đến đế gắn SPD. Âu Việt Hộp phân phối thép không gỉ của Electric được trang bị kết cấu hệ thống nối đất xuất xưởng, cung cấp nền tảng tiêu chuẩn và đáng tin cậy nền tảng cho việc xây dựng chống sét, vận hành hàng ngày và bảo trì cho người dùng cuối.

 Sau khi xác nhận bản vẽ sản phẩm, thành phẩm có thể được giao để phân phối trong vòng 7 ngày dương lịch. Cho dù bạn yêu cầu một cấu hình tiêu chuẩn hay một thiết bị chống sét được tùy chỉnh chuyên sâu giải pháp bảo vệ, vui lòng gửi thông số kỹ thuật của bạn và chúng tôi sẽ kịp thời cung cấp cho bạn các đề xuất giải pháp và sản xuất mẫu dòng thời gian.
