Làm thế nào để hộp phân phối kim loại ngoài trời có thể duy trì hoạt động đáng tin cậy trong nhiệt độ cao của mùa hè?

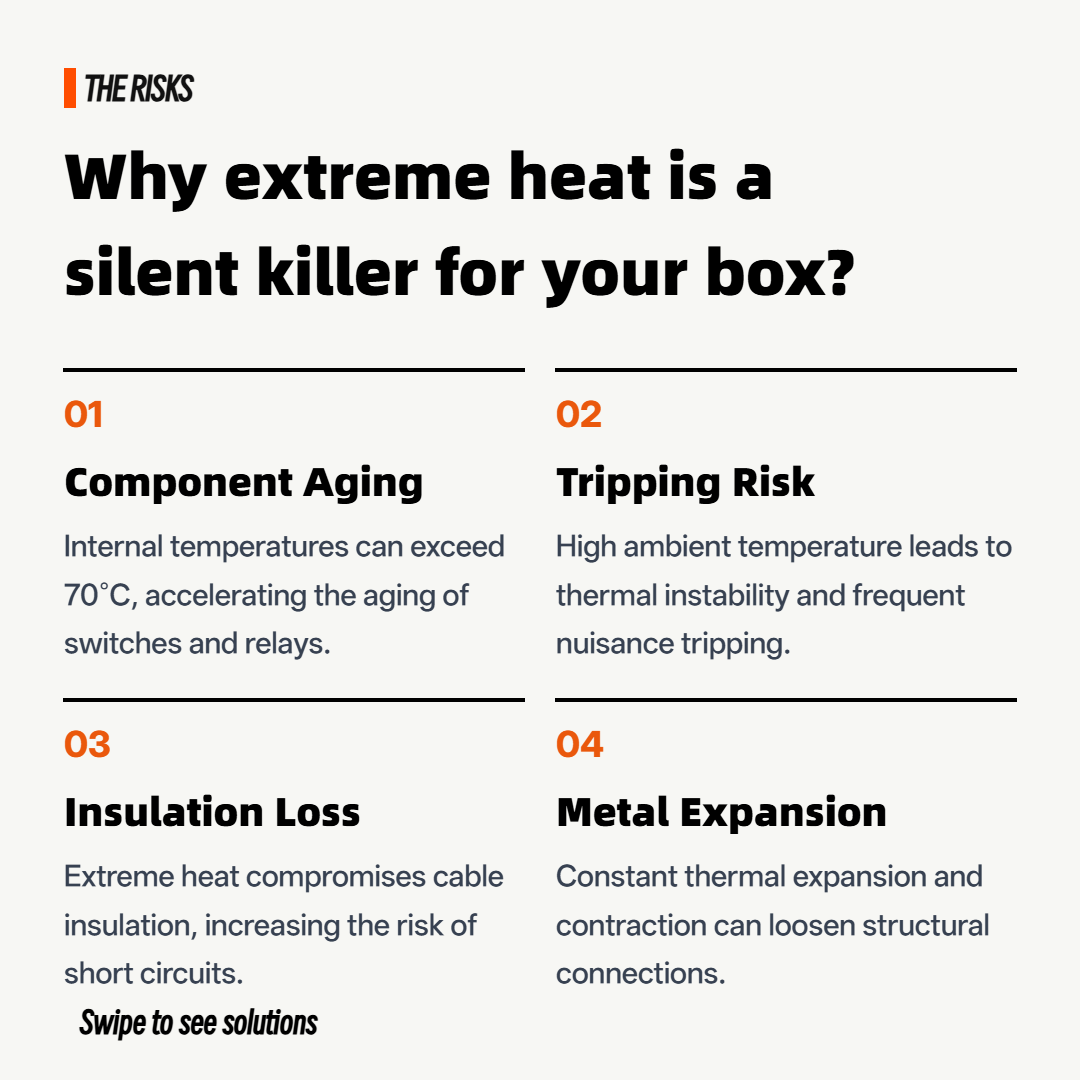

Các mối nguy hiểm chính của nhiệt độ cao đối với hộp phân phối kim loại

Khi mùa hè đến gần, nhiệt độ cao liên tục và ánh nắng gay gắt có khả năng làm hỏng các thiết bị điện ngoài trời.Hộp phân phối kim loại, khi tiếp xúc với ánh nắng gay gắt trong thời gian dài, có thể có nhiệt độ bên trong vượt xa nhiệt độ môi trường, từ đó có thể khiến cầu dao gặp trục trặc, đẩy nhanh quá trình lão hóa của linh kiện điện tử, giảm hiệu suất cách điện và thậm chí dẫn đến hỏa hoạn.

Vậy làm thế nào để có thể xử lý hiệu quả nhiệt độ cao và ánh nắng gay gắt để đảm bảo hộp phân phối điện hoạt động an toàn và tin cậy trong thời tiết nắng nóng oi bức? Bài viết này cung cấp những diễn giải chuyên nghiệp từ các góc độ phân tích nguồn nhiệt, giải pháp tản nhiệt, thiết kế kết cấu và lựa chọn vật liệu.

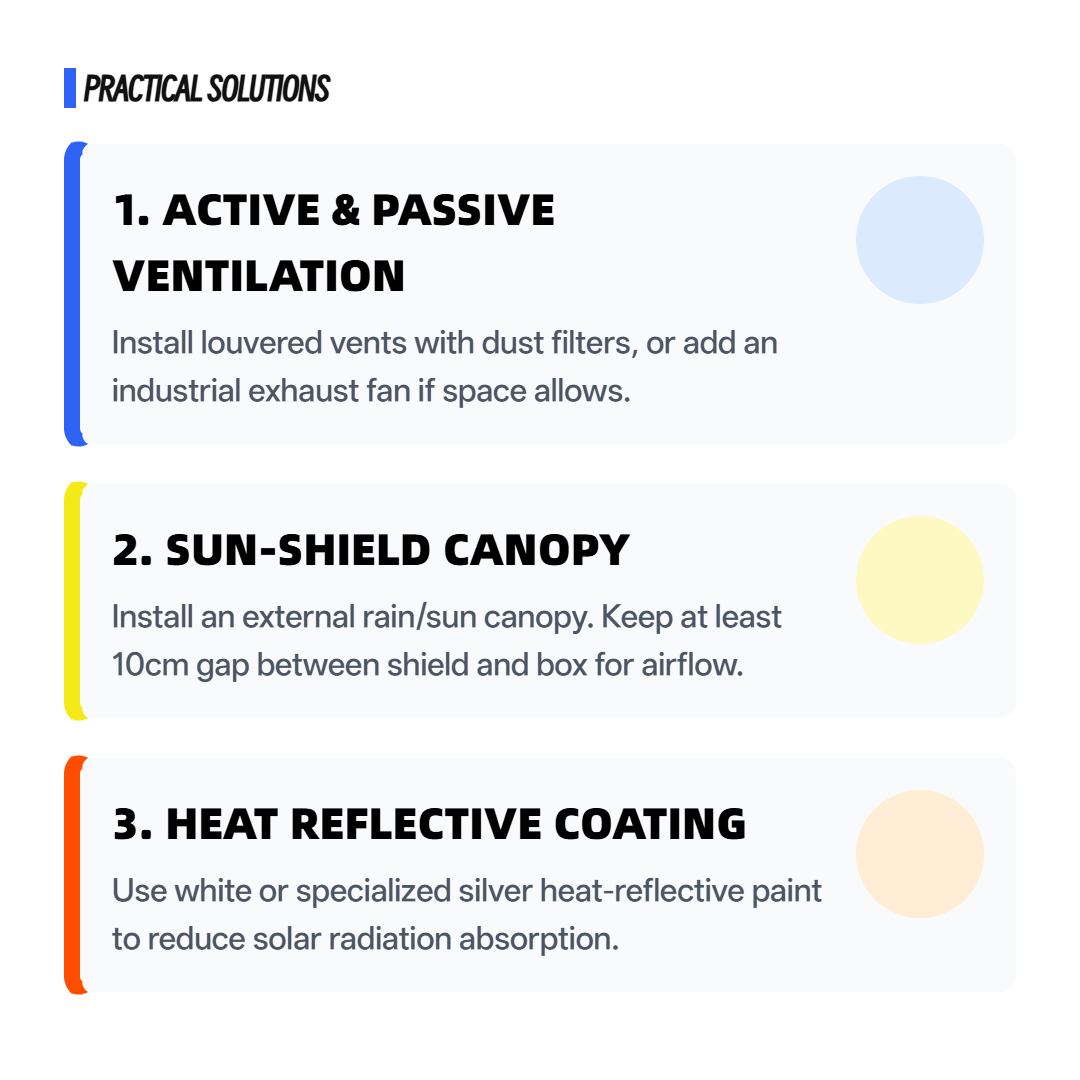

Giải pháp tản nhiệt hộp phân phối: Kết hợp thụ động và chủ động

1. Tản nhiệt đối lưu tự nhiên (thụ động)

• Thiết kế cửa thông gió: Cửa hút gió đặt ở dưới đáy hộp, cửa thoát gió đặt ở phía trên hoặc hai bên. Không khí nóng bốc lên tạo thành "hiệu ứng ống khói". Khuyến cáo rằng tỷ lệ diện tích của cửa hút gió và cửa ra không nhỏ hơn 1: 1,2 và chúng phải được bố trí so le để ngăn nước mưa xâm nhập.
• Rèm: Tất cả các lỗ thông gió đều được trang bị rèm che mưa nhằm cân bằng giữa tản nhiệt và bảo vệ.
• Lớp cách nhiệt hai lớp: Nó sử dụng cấu trúc hai lớp gồm lớp phủ bên ngoài và tấm cách nhiệt bên trong, với khoảng cách 10-15mm ở giữa, có thể ngăn chặn ánh nắng trực tiếp và dẫn nhiệt một cách hiệu quả.

2. Tản nhiệt cưỡng bức (hoạt động)

Khi nhiệt lượng do thiết bị bên trong hộp tạo ra cao (chẳng hạn như bộ biến tần, mô-đun sạc, bộ nguồn chuyển mạch công suất lớn) hoặc ở những khu vực có nhiệt độ cực cao vào mùa hè, nên áp dụng chế độ làm mát chủ động.

• Quạt hướng trục: Lắp quạt có lưới bảo vệ ở mặt trên hoặc mặt bên của hộp, đồng thời kết hợp quạt với công tắc điều khiển nhiệt độ (đặt nhiệt độ khởi động chẳng hạn như 40oC) để đạt được độ thông gió khi cần thiết. Thể tích không khí được khuyến nghị là ≥100CFM và cấp bảo vệ là IP54 trở lên.
• Bộ trao đổi nhiệt: Đối với các hộp ngoài trời có yêu cầu kín cao (chẳng hạn như trạm gốc thông tin liên lạc), có thể sử dụng bộ trao đổi nhiệt dạng tấm hoặc dạng lõi để truyền nhiệt bên trong ra bên ngoài mà không tạo ra bụi và hơi ẩm.
• Điều hòa không khí công nghiệp: Khi nhiệt độ bên trong cần được kiểm soát ổn định dưới 35oC và có yêu cầu chống ngưng tụ, có thể cấu hình một chiếc điều hòa tủ nhỏ (có công suất làm lạnh 300-2000W).

3. Tối ưu hóa thiết kế kết cấu và lựa chọn vật liệu

Màu sắc và lớp phủ hộp

1. Lựa chọn màu sắc: Các màu sáng (chẳng hạn như màu xám nhạt RAL 7035, màu trắng tín hiệu RAL 9003) hấp thụ bức xạ mặt trời ít hơn khoảng 30-40% so với các màu tối. Nên ưu tiên những màu sáng khi tiếp xúc lâu với ánh nắng ngoài trời.
2. Lớp phủ cách nhiệt: Có thể lựa chọn lớp phủ tản nhiệt có thêm các hạt gốm rỗng hoặc lớp cách nhiệt bằng bọt polyurethane (dày 10-20mm), giúp giảm đáng kể khả năng dẫn nhiệt từ bề mặt hộp vào bên trong.

Che nắng và cách lắp đặt

1. Lắp tấm che nắng: Lắp tấm nhôm hoặc tấm che nắng bằng nhựa độc lập phía trên hộp khoảng 50-100mm để tránh ánh nắng trực tiếp chiếu vào mặt trên của hộp. Giữ không khí lưu thông giữa tấm che nắng và mặt trên của hộp.
2. Hướng lắp đặt: Khi có điều kiện nên đặt hộp phân phối hướng về phía Bắc hoặc Đông Bắc để hạn chế ánh nắng chiếu trực tiếp vào buổi chiều.
3. Lắp đặt trên cao: Cách mặt đất ít nhất 0,5 mét để tránh ảnh hưởng của nhiệt bức xạ bề mặt và tích tụ nước.

Bố trí bên trong và quản lý nhiệt

1. Cách ly nguồn nhiệt: Đặt các bộ phận có khả năng sinh nhiệt cao (chẳng hạn như máy biến áp và mô-đun sạc) gần các cửa thông gió hoặc trong các ngăn riêng biệt.
2. Để trống khay cáp: Giữ không gian bên trong không bị cản trở để tránh tích tụ cáp cản trở luồng không khí.
3. Lắp đặt các tấm tản nhiệt: Tra keo tản nhiệt vào mặt sau các linh kiện có công suất lớn và cố định chúng trên tấm đế tản nhiệt bằng nhôm để dẫn nhiệt cho phần vỏ kim loại của hộp.

 Các trường hợp đo thực tế và gợi ý lựa chọn

Ouyue Electric từng cung cấp hộp phân phối ngoài trời cho trạm sạc xe buýt ở một thành phố ven biển phía Nam. Số liệu đo được trong mùa hè cho thấy:

• Nhiệt độ môi trường xung quanh: 38oC (2 giờ chiều)
• Màu hộp: RAL 7035 xám nhạt
• Cấu trúc: Nắp trên hai lớp + cửa thông gió hai mặt + diện tích thông gió 80mm2
• Thiết bị bên trong: 1 cầu dao vỏ đúc 63A, 2 chống sét lan truyền, 1 đồng hồ đo điện
• Kết quả đo thực tế cho thấy nhiệt độ cao nhất bên trong hộp là 52oC, thấp hơn 11oC so với nhiệt độ của hộp màu xám đen một lớp. Tất cả các thiết bị đều hoạt động bình thường không có hiện tượng ngắt nhiệt.

Đề xuất lựa chọn

Đối với hộp phân phối ngoài trời thông thường: Ưu tiên sử dụng phun sơn sáng màu và đối lưu tự nhiên cả 2 mặt, không tốn thêm chi phí.

Tại các khu vực phía Nam có nhiệt độ, độ ẩm cao vào mùa hè: Nên lắp thêm quạt hướng trục điều chỉnh nhiệt độ hoặc chọn trần hai lớp.

Đối với các tình huống sinh nhiệt mật độ cao như khớp nối cọc sạc và tủ chuyển đổi tần số: Cấu hình bộ trao đổi nhiệt hoặc điều hòa không khí trong tủ, đồng thời tính toán các yêu cầu sinh nhiệt và tản nhiệt.

Những điểm chính của bảo trì hàng ngày

1. Kiểm tra hàng tháng xem các lỗ thông gió có bị bụi hoặc mạng nhện chặn không, đồng thời làm sạch lưới chống côn trùng.
2. Kiểm tra xem công tắc điều khiển nhiệt độ và quạt có hoạt động bình thường mỗi quý hay không.
3. Kiểm tra tình trạng lão hóa của dải niêm phong và thay thế dải cao su cứng kịp thời.
