Bạn có biết các thành phần cốt lõi trong hộp phân phối không?

Bạn có biết các thành phần cốt lõi trong hộp phân phối không?

Mở hộp phân phối, đặt trước cầu dao, thiết bị đầu cuối, module bảo vệ và các bộ phận khác của hệ thống điện. Mỗi thành phần đảm nhận một chức năng rõ ràng để cùng nhau đảm bảo phân phối điện an toàn và vận hành ổn định. Dưới đây, China Ouyue Electric để bạn tháo rời các bộ phận chính của hộp phân phối và nguyên lý làm việc của nó.

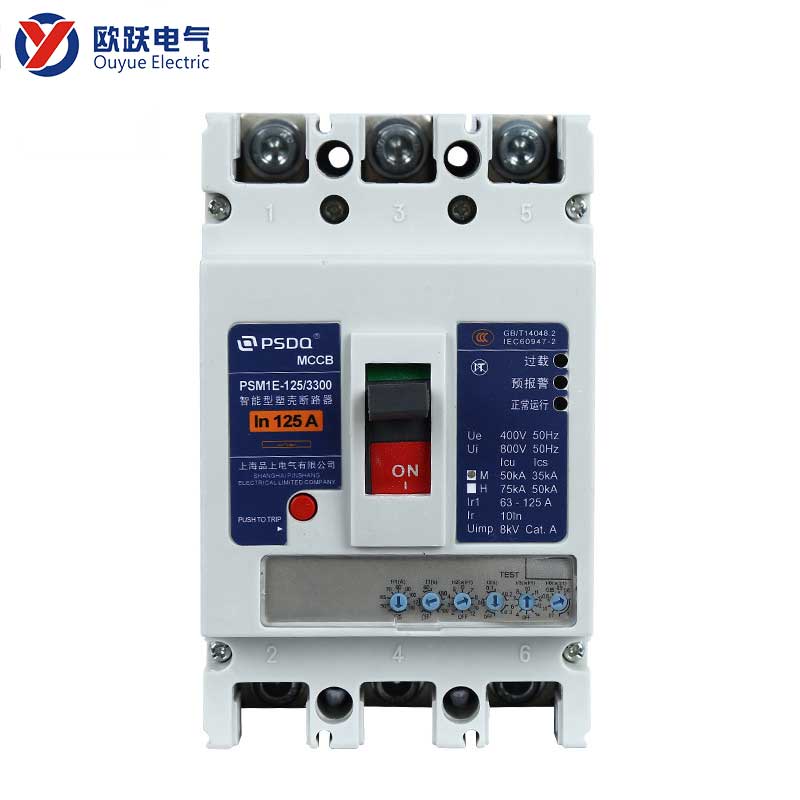

Cầu dao - thành phần cốt lõi của bảo vệ mạch điện

Cầu dao là thành phần cơ bản bảo vệ mạch điện trong hộp phân phối. Chức năng của nó là tự động cắt dòng điện khi có sự cố quá tải hoặc ngắn mạch trong mạch, đồng thời ngăn ngừa mạch quá nóng gây hư hỏng thiết bị hoặc tai nạn an toàn.

• Nguyên lý làm việc: Khi dòng điện qua cầu dao vượt quá giá trị định mức hoặc xảy ra đoản mạch, bộ phận nhạy cảm với nhiệt bên trong hoặc cơ cấu điện từ sẽ kích hoạt thiết bị ngắt, khiến tiếp điểm bị tách ra, do đó làm gián đoạn mạch. Sau khi khắc phục sự cố, cầu dao có thể được đặt lại theo cách thủ công để khôi phục nguồn điện.
• Các loại phổ biến: máy cắt nhiệt sử dụng tấm lưỡng kim uốn để đạt được sự cắt, thích hợp để bảo vệ quá tải; Bộ ngắt mạch từ dựa vào cuộn dây điện từ để hoạt động nhanh chóng tại thời điểm ngắn mạch và thời gian đáp ứng ngắn hơn. Bộ ngắt mạch từ nhiệt kết hợp hai cơ chế và tính đến các yêu cầu đáp ứng về bảo vệ quá tải và bảo vệ ngắn mạch, được sử dụng rộng rãi trong các hộp phân phối hiện nay.

Trong hộp phân phối, mỗi cầu dao tương ứng với một mạch độc lập để thực hiện điều khiển shunt của các mạch khác nhau như đèn, ổ cắm và thiết bị đặc biệt, thuận tiện cho việc khắc phục sự cố và bảo trì hàng ngày.

Cầu chì - bộ phận bảo vệ quá dòng dùng một lần

Cầu chì vẫn được sử dụng trong một số trường hợp yêu cầu tốc độ phản hồi bảo vệ cao. Cầu chì là thiết bị bảo vệ dùng một lần, chức năng của nó là cắt mạch sự cố ở chế độ cầu chì của chính nó.

Cầu chì được trang bị một dây nóng chảy kim loại, khi dòng điện chạy qua vượt quá giới hạn tải của nó, dây nóng chảy sẽ nhanh chóng chảy ra, ngắt mạch điện. Vì quá trình nung chảy gần như xảy ra ngay lập tức nên cầu chì thường được sử dụng để bảo vệ các thiết bị điện tử chính xác hoặc các dụng cụ quan trọng.

Thiết bị chống sét lan truyền - mô-đun đặc biệt để ngăn chặn quá điện áp thoáng qua

Hệ thống cấp điện của tòa nhà dễ bị sét đánh, khởi động và dừng các thiết bị lớn hoặc dao động lưới điện dẫn đến quá điện áp thoáng qua. Vai trò của thiết bị chống sét lan truyền (SPD) là nhanh chóng xả quá điện áp này xuống đầu đất, hạn chế điện áp cổng thiết bị, từ đó bảo vệ các thiết bị điện phụ trợ.

Theo sự khác biệt về vị trí lắp đặt và mức độ bảo vệ, SPD có thể được chia thành ba loại chính:

Bộ bảo vệ LIGHTNING loại 1: được lắp đặt trong tủ đường dây chính vào, dùng để bảo vệ chống sét trực tiếp hoặc đột biến mạnh do đường dây bên ngoài gây ra.

SPD loại 2: được đặt trong hộp phân phối để triệt tiêu quá điện áp khi vận hành do khởi động và dừng các thiết bị công suất cao trong tòa nhà.

SPD loại 3: được lắp vào ổ cắm đầu cuối hoặc mặt trước của thiết bị, cung cấp khả năng bảo vệ tốt cho một thiết bị chính xác duy nhất.
